Механический адгезиметр покрытий Elcometer 106

106pulloffadhesiontesterargb.jpg Описание продукта

Данный легкий в применении и портативный адгезиметр отрывного типа позволяет измерять адгезию покрытий к основанию и представляет результаты измерений в виде числового значения. Типичные применения включают измерение адгезии ЛКП или плазменного напыления на настилах мостов, покрытий, нанесенных на сталь, алюминий, бетон и т. п.
  • Поставляется в чемодане для переноски - идеально для испытаний на площадке

  • Ручной прибор - не требует электропитания

  • Комплектация включает резак для испытаний согласно стандартам
    EN1314106pullpicturecrgb.jpg4 и ISO 4624.

Метод испытания

Упор при помощи адгезива приклеивается к покрытию. По мере сжатия специальных пружин в корпусе прибора на упор действует подъемная сила.

Когда покрытие отделилось от поверхности, индикатор на шкале показывает числовое значение адгезии, выраженное в единицах силы на единицу площади, требуемой для отрыва упора.

Осмотр поверхности упора позволяет определить причины неудачного и106-pull-off-picture-b-rgb.jpgспытания (расслоение покрытие, недостаточная прочность клеевого соединения и т.п.)

Для увеличения чувствительности при низких значениях адгезии или на неровных поверхностях поставляются тестовые элементы диаметром 40 мм. При использовании тестовых элементов диаметром 40 мм, показание на шкале необходимо разделить на 4.

Технические характеристики
Код заказа
Описание Диапазон измерения
МПа (Н/мм2) кг/см2 psi
F106----5 Адгезиметр покрытий Elcometer 106 - Шкала 5 0 - 0.2 0 - 2 0 - 30
F106----1 Адгезиметр покрытий Elcometer 106 - Шкала 1 0 - 3.5 0 - 35 0 - 500
F106----2 Адгезиметр покрытий Elcometer 106 - Шкала 2 0 - 7.0 0 - 70 0 - 1000
F106----3 Адгезиметр покрытий Elcometer 106 - Шкала 3 0 - 15 0 - 150 0 - 2000
F106----4 Адгезиметр покрытий Elcometer 106 - Шкала 4 0 - 22 0 - 220 0 - 3200
Размеры: Шкалы 1, 2 и 5: 152 x 76 мм  Шкалы 3 и 4: 150 мм
Точность: 15% от показания
Диаметр упора: 20 мм
Площадь упора: 314 мм²
Вес набора брутто: Шкалы 1, 2 и 5: 2,1 кг  Шкала 3: 3,4 кг  Шкала 4: 3,6кг
Доступные сертификаты: Сертификат калибровки производителя Elcometer Limited (опция)

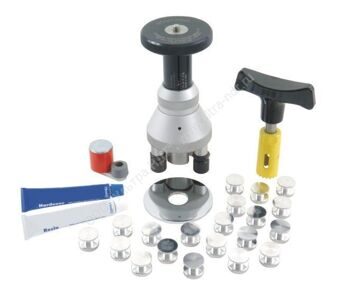

Комплект поставки: Механический адгезиметр покрытий Elcometer 106, 20 упоров, эпоксидный адгезив Araldite, базовое поддерживающее кольцо, ключ с трещоткой (Шкалы 3 и 4), магнитный зажим для упоров, резак для обрезки упоров, чемодан для переноски и инструкция по эксплуатации.

Может использоваться в соответствии со следующими Стандартами:
AS 1580.408.5, ASTM D 4541, AS/NZS 1580.408.5, EN 13144, EN 24624, ISO 4624, ISO 16276-1, JIS K 5600-5-7, NF T30-062, NF T30-606

Стандарты, выделенные серым были заменены, но еще могут использоваться к некоторых отраслях промышленности.

Аксессуары

T1062895-10 Запасные упоры диаметром 20 мм (упаковка 10 штук)
T1062895- Запасные упоры диаметром 20 мм (упаковка 100 штук)
T1062914- Большие упоры диаметром 40 мм (упаковка 5 штук)
T1062915- Большое поддерживающее кольцо для упоров 40 мм
T99914009 Резак для обрезки упоров 20 мм
