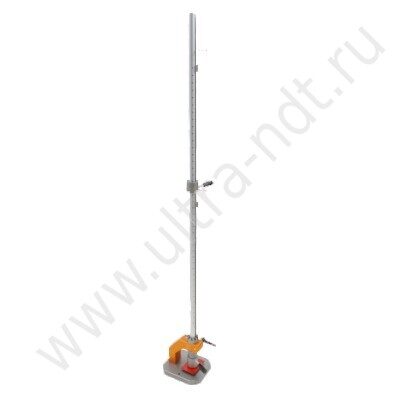

Прибор испытания покрытий на удар Elcometer 1615

Главная \ Оборудование для физических испытаний покрытий \ Оценка эластичности, стойкости к растяжению и удару \ Стойкость покрытий к удару \ Прибор испытания покрытий на удар Elcometer 1615

Прибор для испытания покрытия на удар Elcometer 1615 используется для оценки сопротивления покрытия удару (растяжение, растрескивание или отслаивание).

Существует два метода испытания: груз с прикреплённым полусферическим бойком падает на лист металла с покрытием или груз падает на полусферический боёк, покоящийся на листе металла с покрытием.

Прибор для испытания покрытия на удар Elcometer 1615 поставляется в виде универсального базового блока с градуированной трубкой и шестью опциональными Наборами (включающими бойки, наковальни, грузы), позволяющих проводить испытания согласно различным стандартам.

Образец с покрытием устанавливается на основание, затем при помощи падающего груза образец подвергается воздействию полусферического бойка. Образец извлекается из прибора, производится оценка повреждения покрытия, вызванного быстрой деформацией металла.

Прибор для испытания на удар имеет прочную конструкцию и поставляется в нескольких вариантах в соответствии с требованиями стандартов. Базовый блок является общим для всех методов испытаний, просто выберите требуемый Вам Набор (боек, наковальня, грузы, если применимо) для работы в соответствии с требуемым стандартом.

Высокопрочная базовая опора и анодированная рукоятка для долговременного использования
Градуированная трубка с выгравированными отметками шкалы
Быстродействующий безопасный механизм сброса груза
Стопорное кольцо с возможностью регулировки
- 10 установок в диапазоне от 2 до 15 мм для изменения глубины проникновения при работе в соответствии со стандартами ISO, поставляется в Наборах A, D и F.
Встроенный пузырьковый уровень
- помогает расположить тестер перпендикулярно поверхности для большей точности.
Зажим для быстрого и простого крепления образцов
- Тестовый образец может быть закреплен или разблокирован простым поворотом рукоятки зажима, поставляемого в Наборах A, D и F.
Широкий ассортимент наборов аксессуаров для проведения испытаний
- Шесть тестовых наборов содержат все необходимо для проведения испытаний в соответствии с выбранным Стандартом
Лупа с увеличением 10х - поставляется с базовым блоком

Трубка имеет четко выгравированную шкалу в кг/c, обеспечивающую точность и безопасный быстрый механизм сброса груза, который безопасно удерживает груз и позволяет его плавный сброс.

Высота трубки: 1000 мм

Стопорная муфта, поставляемое в Наборах A, D и F или в качестве опционального аксессуара позволяет ограничить глубину проникновения. Путем поворота стопорного кольца, пользователь может выбрать глубину проникновения в диапазон от 2 до 15 мм.
Значения: 2, 3, 4, 5, 6, 7, 8, 9, 10 и 15 мм.

Каждый прибор Elcometer 1615 поставляется с интегрированным пузырьковым уровнем для точной установки прибора перед проведением испытания.

Прибор испытания покрытий на удар Elcometer 1615 разработан для соответствия различным Национальным и Международным Стандартами. Просто выберите требуемый Набор, подсоедините боёк, наковальню и аксессуары к базовому блоку. Взаимозаменяемые наковальни - позволяют пользователю подбирать соответствующей наковальне боёк для соответствования требованиям Стандарта или методики испытания.

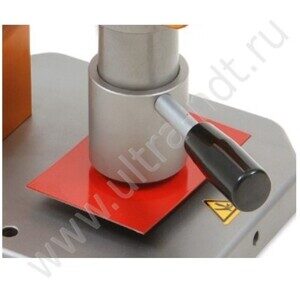

Опциональный зажим позволяет быстро и безопасно фиксировать образцы.

Технические характеристики

Код заказа	Описание
K0001615M201	Прибор испытания покрытий на удар Elcometer 1615 (базовый блок и градуированная трубка)
Вес:	10.6 кг
Размеры:	1460 x 200 x 165 мм
Доступные сертификаты	Калибровочный сертификат производителя Elcometer Limited. Аккредитованный сертификат: выдается независимой метрологической лабораторией и контропригоден в соответствии со стандартом UKAS.
Комплект поставки	Прибор испытания покрытий на удар Elcometer 1615 с пассивированным основанием, встроенным пузырьковым уровнем, градуированной трубкой, механизмом размыкания воротника, инструкция по эксплуатации.

Наборы аксессуаров для Elcometer 1615 для работы в соответствии с различными Национальным и Международным Стандартами.

KT001615KITA	Набор Kit A для Elcometer 1615 - Стандарт ISO 6272:1993
KT001615KITB	Набор Kit B для Elcometer 1615 - Стандарт ISO 6272 Часть 2:2002
KT001615KITC	Набор Kit С для Elcometer 1615 - Стандарты ASTM D2794 Метод 2, BS6496:1984, EN 12206-1
KT001615KITD	Набор Kit D для Elcometer 1615 - Стандарты ISO 6272 Часть 1:2002, BS EN ISO 6272-1
KT001615KITE	Набор Kit D для Elcometer 1615 - Стандарты NF T30-017:1989
KT001615KITF	Набор Kit F для Elcometer 1615 - Стандарты ISO 6272:1993, ISO 6272- 2:2002
Комплект поставки	Kit A: Зажим для образца, наковальня 27 мм, падающий груз 1 кг с бойком 20 мм, стопорная муфта, стопорная муфта, 2 ключа-шестигранника, инструкция по эксплуатации.
	Kit B: Статический индентор с бойком 15.9 мм, падающий груз 1 кг, боёк 12,7 мм, наковальня 16.3 мм, ключ-шестигранник, ключ-шестигранник, инструкция по эксплуатации.
	Kit C: Статический индентор с бойком 15.9 мм, наковальня 16.3 мм, падающий груз весом 2 фунта (908 г), инструкция по эксплуатации.
	Kit D: Падающий груз 1 кг с бойком 20 мм, наковальня 27 мм, стопорная муфта, ключ-шестигранник, инструкция по эксплуатации.
	Kit E: Падающий груз 400 гр. с бойкой 23 мм, наковальня 22 мм, зажим для образца, ключ-шестигранник, инструкция по эксплуатации
	Kit F: Зажим для образца, стопорная муфта, наковальня 27 мм, падающий груз 1 кг с бойком 20 мм, индентор с бойком 15,9 мм, боёк 12.7 мм, наковальня 16.3 мм, падающий груз 1 кг, 2 ключа-шестигранника (3 и 4 мм) , инструкция по эксплуатации.

Может использоваться в соответствии со следующим Стандартами:
ASTM D 2794, ASTM D 5420, AS/NZS 1580.406.1, BS 6496:1984, BS 3900-E13, ECCA T5, EN 12206-1:2004, EN 13523-5, ISO 6272:1993, ISO 6272-1, ISO 6272-2, JIS K 5600-5-3:1999, NFT30-017:1989
