Сканирующие датчики Ultra/Scan к толщиномерам Elcometer 456

Датчики Ultra/Scan

Сканирующие датчики Ultra/Scan к толщиномеру Elcometer 456 с дополнительным износостойким сменным колпачком позволяют как проводить отдельные измерения, так и сканировать большие участки поверности без повреждения датчика или покрытия.

В настоящее время доступны сканирующие датчики со следующими диапазонами измерения (не включая толщину колпачка):
- Тип F (магнитный металл) Шкала 1 - до 1500 мкм
- Тип FNF (магнитный и немагнитный металл) Шкала 1 - до 1500 мкм
- Тип F (магнитный металл) Шкала 2 - до 5 мм

Использование датчика Ultra/Scan с новыми режимами Elcometer 456 — режимом Сканирования и режимом Автоповтора (доступны в толщиномерах покрытий Elcometer 456 модели T) — позволяет значительно уменьшить время измерения толщины покрытий на больших участках без снижения точности.

Датчики Ultra/Scan используют патентованную технологию cмещения нуля, применяемую в Elcometer 456. Данная технология гарантирует, что степень износа колпачка датчика во время использования* учитывается в процессе калибровки. Прибор даже подсказывает пользователю, когда необходимо заменить колпачок.

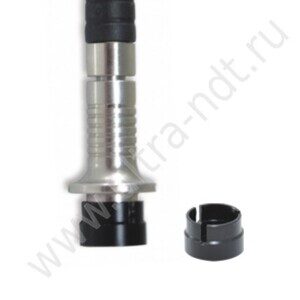

Датчик Ultra/Scan c заменяемым колпачком повышенной
изностостойкости

Режим Сканирования

При использовании режима Сканирования пользователь может перемещать датчик по всему участку измеряемой поверхности. После того как датчик поднят с поверхности, прибор отображает максимальное, минимальное и среднее значения толщины покрытия. Каждый набор из трех показаний (максимального, минимального и среднего) может отображаться на графике на дисплее и сохраняться в памяти.

Во время каждого сканирования Elcometer 456 отображает показание толщины измеряемого покрытия вместе с аналоговой гистограммой, которая отображает показание толщины покрытия относительно номинальной толщины покрытия (значение параметра может устанавливаться пользователем) и относительно установленных пользователем пределов измерений.

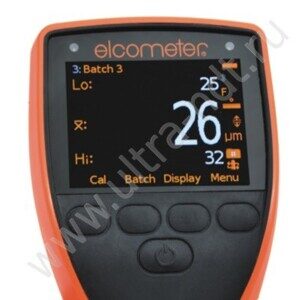

В режиме Сканирования в памяти прибора сохраняется набор из трех показаний с измеряемой площади - среднего, максимального и минимального

Во время сканирования на дисплее прибора отображаются показание толщины и аналоговая гистограмма

Временная диаграмма отображает среднее значение, а также максимальное и минимальное значение для каждого проведенного сканирования

Режим Автоповтора

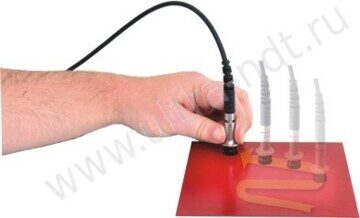

Когда датчик перемещается по поверхности покрытия в режиме Автоповтора, прибор снимает показания примерно 2 раза в секунду. Каждое отдельное показание сохраняется в памяти толщиномера.

Со скоростью измерений в 140 показаний в минуту режим Автоповтора может серьезно ускорить инспекцию больших поверхностей с покрытием.

В режиме Автоповтора толщиномер измеряет и сохраняет в памяти более 140 индивидуальных показаний в минуту

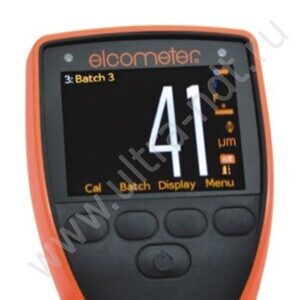

Толщиномер обновляет и отображает статистические значение после каждого полученного индивидуального показания

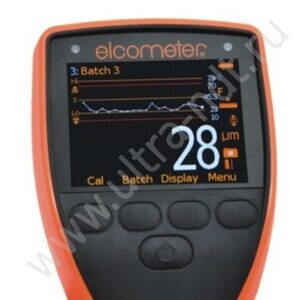

Временная диаграмма отображает каждое индивидуальное показание,  что позволяет пользователю отслеживать существенные изменения тренда

Режим расчёта среднего значения

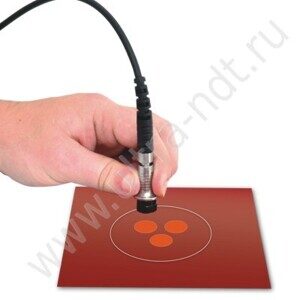

Толщиномеры покрытий Elcometer 456 версии Top имеют режим расчета среднего значения. После того как пользователь определил требуемое количество отдельных результатов измерения для данной точки измерения, прибор сохраняет среднее из данных отдельных показаний в память. Данная функция позволяет усреднять и получать точные результаты при измерении толщины покрытий на основаниях с высокой степенью шероховатости и при измерении тонких покрытий.

Фиксированный размер группы памяти

Режим фиксированного размера группы в толщиномерах покрытий Elcometer 456 версий Top позволяет пользователю определять максимальное количество показаний, сохраняемое в одну группу памяти. После того как максимальное количество показаний было получено и сохранено в памяти, прибор автоматически открывает новую группу, которая связана с предыдущей группой (группа -1, группа-2).

Нажмите здесь, чтобы просмотреть полный список датчиков к толщиномеру Elcometer 456

Режимы рассчитанного среднего и фиксированный размер группы могут использоваться с любыми датчиками к толщиномеру Elcometer 456

Работа в соответствии со Стандартами и Методиками

Международные стандарты и методы испытания часто описывают количество отдельных результатов измерений, которые необходимо сделать в точке измерения и количество точек измерения, требуемых для определённой площади поверхности.

Стандарт SSPC PA2 предписывает проведение минимум трех измерений в одной точке и минимум 5 точек измерения при площади измерения более 10²

Толщиномеры покрытий Elcometer 456 моделей S или T могут быть настроены на режим рассчитанного среднего значения = 3 и размером группы = 5 для соответствия данным требованиям. Каждая группа определяет область измерения.

При использовании датчика Ultra/Scan, подсоединённого к толщиномеру покрытий Elcometer 456 модели T, измерение толщины покрытий в соответствии с SSPC PA2 (или схожим стандартом) могут проводиться на 40% быстрее!
