Датчики к толщиномерам Elcometer 456
Описание продукта
Все датчики для толщиномеров покрытий Elcometer 456 полностью взаимозаменяемы:
приборы типа F (для измерения на магнитных основаниях - черном металле) позволяют подключать любые датчики типа F,
приборы типа N (для измерения на немагнитных основаниях- цветных металлах) позволяют подключать любые датчики типа N,
а приборы комбинированного типа FNF (для черных и цветных металлов) позволяют подключать все датчики типа F, N и FNF.
Поставляется широкий ассортимент датчиков, различающихся дизайном и диапазонами измерения, для решения многообразных задач по измерению толщины покрытий.
Все датчики комплектуются тестовым сертификатом производителя Elcometer Limited и набором калибровочных плёнок. Значения плёнок в поставляемом наборе соответствуют диапазону измерения выносного датчика.
Датчики типа F предназначены для измерения немагнитных покрытий на основаниях из ферромагнитных металлов.
Датчики типа N измеряют непроводящие немагнитные покрытие на немагнитных металлических основаниях (цветных металлах).
Двойные или комбинированные датчики типа FNF позволяют производить измерения как на ферромагнитных, так и на немагнитных металлических основаниях, автоматически распознавая тип основания.
Как выбрать датчик для Вашего сочетания покрытие - основание? -
просмотреть таблицу сочетаний
Если не указано иначе, выносные датчики Elcometer имеют максимальную рабочую температуру 150°C, датчики типа PINIP™ имеют максимальную рабочую температуру 80°C. Существуют высокотемпературные версии датчиков типа PINIP™, позволяющие производиться замеры толщины покрытий при температурах до 250°C.

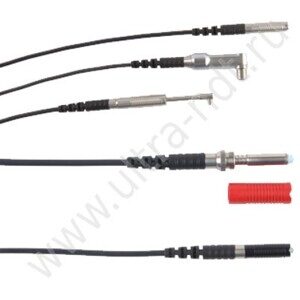

Существуют следующие разновидности датчиков по дизайну:
- Прямые - для измерение покрытий как на плоских, так и на изогнутых поверхностях.
- Угловые – для проведения измерений в труднодоступных местах
- Мини датчики – идеально для кромок (краев, ребер), тонких трубок и маленьких деталей.
- PINIP™ – ввинчивающиеся датчики, образующие с прибором единое целое, превращающие прибор с выносным датчиком, в прибор со встроенным датчиком,
- Сканирующие датчики Ultra Scan - позволяют производить измерения больших поверхностей на 30% быстрее чем обычно,
- Телескопические – удлиняющиеся угловые датчик для измерения областей, находящихся вне прямой досягаемости,
- Водонепроницаемые – герметизированные датчики для использования под водой на глубине даже в перчатках для дайвинга,
- Высокотемпературные – для использования на горячих поверхностях с температурой до 250°C,
- Для анодных покрытий – стойкие к воздействию химикатов и переносящие мойку датчики идеально подходят для использования в процессе анодирования,
- Армированные – датчики с износостойким, упрочненным металлическими вставками кабелем,
- Для мягких покрытий – датчики с большой контактной площадкой для более точного измерения толщины мягких материалов (одобренные HVCA),
- Специальные - разработанные для измерения на специальных основаниях, таких как графит, или для покрытий, нанесённых методом электроосаждения.
Технические характеристики
| Шкала 1 | Диапазон измерения | 0-1500 мкм | Точность*: | ±1-3% или ±2.5 мкм |
| Разрешение шкалы | 0.1 мкм: 0-100 мкм; 1 мкм: 100-1500 мкм | |||
| Вид датчика | Код заказа | Мин. радиус выпуклой поверхности | Мин. радиус вогнутой поверхности | Мин. габаритная высота | Мин. диаметр. образца | |
| Прямой | Тип F | T456CF1S | 4 мм | 25 мм | 85 мм | 4 мм |
| Тип N | T456CN1S | 10 мм | 10 мм | 85 мм | 4 мм | |
| Тип FNF | T456CFNF1S |
Режим F: |
12.5 мм | 88 мм |
Режим F: 4 мм |
|
| Прямо- угольный |
Тип F | T456CF1R | 4 мм | 25 мм | 28 мм | 4 мм |
| Тип N | T456CN1R | 10 мм | 14 мм | 28 мм | 4 мм | |
| Тип FNF | T456CFNF1R |
Режим F: |
12.5 мм | 38 мм |
Режим F: 4 мм |
|
| Мини 90° (M5) 45 мм |
Тип F | T456CFM5R90A | 3 мм | 6.5 мм |
Высота: |
4 мм |
| Тип N | T456CNM5R90A | 10 мм | 8.5 мм |
Высота: |
4 мм |
|
|
Мини 90° (M5) |
Тип N | T456CNM5R90C |
10 мм |
8.5 мм |
Высота: |
4 мм |
|
Мини 90° (M5) |
Тип N | T456CNM5R90E |
10 мм |
8.5 мм |
Высота: |
4 мм |
| Прямой Герме- тичный |
Тип F | T456CF1E |
4 мм |
25 мм |
85 мм |
4 мм |
| Мини 90° (M5) Герме-тичный 45 мм |
Тип F | T456CFME5R90A |
3 мм |
6.5 мм |
Высота: |
4 мм |
|
Мини 90° (M5) Герме-тичный |
Тип F | T456CFME5R90A-2 |
3 мм |
6.5 мм |
Высота: |
4 мм |
| Анодные покрытия |
Тип N | T456CN1AS | 10 мм | 14 мм | 100 мм | 4 мм |
| PINIP™ | Тип F | T456CF1P | 4 мм | 60 мм | 170 мм | 4 мм |
| Тип N | T456CN1P | 10 мм | 50 мм | 180 мм | 4 мм | |
| Тип FNF | T456CFNF1P |
Режим F: |
65 мм) | 180 мм |
Режим F: 4 мм |
|
| Шкала 2 | Диапазон измерения | 0-5 мм | Точность*: | ±1-3% или ±20 мкм |
| Разрешение шкалы | 1 мкм: 0-1 мм; 10 мкм: 1-5 мм | |||
| Для получения более высокого разрешения шкалы и увеличенной точности при измерении тонких покрытий следует переключать датчик в Режим Шкалы 1. | ||||
| Вид датчика | Код заказа | Мин. радиус выпуклой поверхности | Мин. радиус вогнутой поверхности | Мин. габаритная высота | Мин. диаметр. образца | |
| Прямой | Тип F | T456CF2S | 4 мм | 25 мм | 89 мм | 8 мм |
| Тип N | T456CN2S | 100 мм | 150 мм | 88 мм | 14 мм | |
| Прямо- Угольный |
Тип F | T456CF2R | 4 мм | 25 мм | 32 мм | 8 мм |
| Армиро-ванный | Тип F | T456CF2ARM | 4 мм | 25 мм |
138 мм |
8 мм |
| Телеско-пический | Тип F | T456CF2T | 4 мм | 25 мм | 36 мм | 8 мм |
| Мягкие Покрытия | Тип F | T456CF2B | Плоская поверхность |
Плоская поверхность |
89 мм | 8 мм |
|
Водоне-проницаемый |
Тип F |
T456CF2SW |
4 мм |
40 мм |
138 мм |
8 мм |
|
Водоне-проницаемый |
Тип F |
T456CF2SW-5 |
4 мм |
40 мм |
138 мм |
8 мм |
| Водоне-проницаемый Кабель 15 м |
Тип F | T456CF2SW-15 | 4 мм | 40 мм | 138 мм | 8 мм |
|
Водоне-проницаемый |
Тип F |
T456CF2SW-30 |
4 мм |
40 мм |
138 мм |
8 мм |
|
Водоне-проницаемый |
Тип F |
T456CF2SW-50 |
4 мм |
40 мм |
138 мм |
8 мм |
| PINIP™ | Тип F | T456CF2P | 4 мм | 60 мм | 174 мм | 8 мм |
| Тип N | T456CN2P | 100 мм | 150 мм | 185 мм | 14 мм | |
|
Высокотем-пературный 250°C |
Тип F | T456CF2PHT | 4 мм | 60 мм | 174 мм | 8 мм |
| Шкала 3 | Диапазон измерения | 0-13 мм | Точность*: | ±1-3% или ±50 мкм |
| Разрешение шкалы | 1 мкм: 0-2 мм; 10 мкм 2-13 мм | |||
| Вид датчика | Код заказа | Мин. радиус выпуклой поверхности | Мин. радиус вогнутой поверхности | Мин. габаритная высота | Мин. диаметр. образца | |
| Прямой | Тип F | T456CF3S | 15 мм | 40 мм | 102 мм | 14 мм |
| PINIP™ | Тип F | T456CF3P | 15 мм | 45 мм | 184 мм | 14 мм |
| Шкала 6 | Диапазон измерения | F: 0-25 мм | Точность*: | ±1-3% или ±100 мкм |
| N: 0-30 мм | ||||
| Разрешение шкалы | 10 мкм: 0-2 мм; 100 мкм: 2-30 мм | |||
| Вид датчика | Код заказа | Мин. радиус выпуклой поверхности | Мин. радиус вогнутой поверхности | Мин. габаритная высота | Мин. диаметр. образца | |
| Прямой | Тип F | T456CF6S | 35 мм | 170 мм | 150 мм |
51 x 51 мм² |
| Тип N | T456CN6S | Плоская поверхность | Плоская поверхность | 160 мм | 58 мм | |
| Армиро-ванный | Тип F | T456CF6ARM | 35 мм | 170 мм | 190 мм | 51 x 51 мм² |
| Тип N | T456CN6ARM | Плоская поверхность | Плоская поверхность | 200 мм | 58 мм | |
| Шкала 7 | Диапазон измерения F: | 0-31 мм | Точность*: | ±1-3% или ±100 мкм |
| Разрешение шкалы | 10 мкм: 0-2 мм; 100 мкм 2-31 мм | |||
| Вид датчика | Код заказа | Мин. радиус выпуклой поверхности | Мин. радиус вогнутой поверхности | Мин. габаритная высота | Мин. диаметр. образца | |
| Армированный | Тип F | T456CF7ARM | 40 мм | 170 мм | 200 мм | 55 x 55 мм² |
| Шкала 0.5 | Диапазон измерения | 0-500 мкм | Точность*: | ±1-3% или ±2.5 мкм |
| Разрешение шкалы | 0.1 мкм: 0-100 мкм; 1 мкм: 100-500 мкм | |||
| Вид датчика | Код заказа | Мин. радиус выпуклой поверхности | Мин. радиус вогнутой поверхности | Мин. габаритная высота | Мин. диаметр. образца | |
|
Мини-M3 |
Тип F | T456CFM3---A | 1.9 мм | 6.5 мм | 6 мм |
3 мм |
| Тип N | T456CNM3---A | 6 мм | 8.5 мм | 6 мм | 4 мм | |
|
Мини-M3-90° |
Тип F | T456CFM3R90A |
1.9 мм |
6.5 мм |
Высота: |
3 мм |
| Тип N | T456CNM3R90A | 6 мм | 8.5 мм |
Высота: |
4 мм | |
|
Мини-M3-45° |
Тип F | T456CFM3R45A | 1.9 мм | 6.5 мм |
Высота: |
3 мм |
|
Мини-M3-90° |
Тип F | T456CFM3R90C | 1.9 мм | 6.5 мм |
Высота: |
3 мм |
| Тип N | T456CNM3R90C | 6 мм | 8.5 мм |
Высота: |
4 мм | |
|
Мини 90° |
Тип F |
T456CFM3R90D | 1.9 мм | 6.5 мм |
Высота: |
3 мм |
|
Мини 45° |
Тип F |
T456CFM3R45D |
1.9 мм | 6.5 мм | Высота: 16 мм Ширина: 7 мм |
3 мм |
|
Мини 90° |
Тип N |
T456CNM3R90E |
6 мм | 8.5 мм | Высота: 16 мм Ширина: 7 мм |
4 мм |
Сканирующие датчики Шкала 1
| Шкала 1 Сканирующие Датчики Ultra/Scan |
Диапазон: 0-1500 мкм+ | Точность*^: ±1-3% или ±2.5 мкм | |||||
| Разрешение: 1 мкм: 0-1500 мкм | |||||||
| Вид датчика | Тип основания | Код заказа | Минимальная габаритная высота |
Минимальный диаметр образца † |
| Сканирующий датчик Ultra/Scan | Тип F (магнитный металл) |
T456CF1U | 85 мм | 5 мм |
| Комбинированный Тип FNF |
T456CFNF1U | 85 мм | 5 мм | |
| T456C23956 | Запасные колпачки для датчиков Ultra/Scan Probe (упаковка 3 штуки)# | |||
| Шкала 2 Сканирующие Датчики Ultra/Scan |
Диапазон: 0-5000 мкм+ | Точность*^: ±1-3% или ±0,02 мм | |||||
| Разрешение: 1 мкм: 0-1 мм; 10 мкм: 1-5 мм | |||||||
| Вид датчика | Тип основания | Код заказа | Минимальная габаритная высота |
Минимальный диаметр образца † |
| Сканирующий датчик Ultra/Scan | Тип F (магнитный металл) |
T456CF2U | 90 мм | 15 мм |
| T456C23956 | Запасные колпачки для датчиков Ultra/Scan Probe (упаковка 3 штуки)# | |||
* В зависимости от того, какая величина больше
† FNF (F): датчики FNF в режиме F (N): датчик FNF в режиме N
^ При калибровке с использованием образца без покрытия
# При испытании сканирующих датчиков на гладких поверхностей ресурс колпачка превышал 50 км
+ Не включая колпачок датчика
Каждый толщиномер Elcometer 456 и выносной датчик бесплатно комплектуются тестовым сертификатом производителя. Для толщиномеров, предназначенных для подключения выносного датчик тестовые измерения проводятся с использованием эталонных заводских датчиков. Тестовые сертификаты на выносные датчики формируются с использованием эталонного заводского прибора.
Каждый выносной датчик комплектуется набором калибровочных эталонных пленок Elcometer 990, соответствующим шкале датчика.
