Цифровой толщиномер покрытий Elcometer 456 поставляется в 3 модификациях:
Модель B имеет базовую функциональность, в то время как Модель T оснащена большим объемом памяти, функцией буквенно-цифрового обозначения групп и интерфейсом Bluetooth®.
Толщиномеры Elcometer 456 могут поставляться как в вариантах со встроенными (несъемными) датчиками, так и со съемными выносными датчиками, подключаемыми к прибору через разъем.

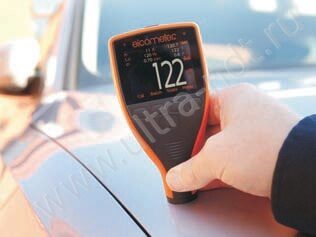

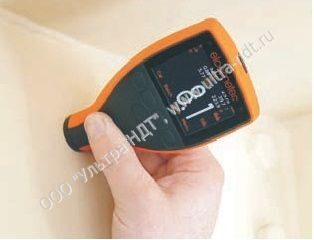

Толщиномеры Elcometer 456 со встроенными датчиками идеально подходят для работы одной рукой на плоских поверхностях, так как широкая контактная площадка встроенного датчика обеспечивает лучшую стабильность во время измерения, что позволяет получать точные и повторяемые результаты измерений.
Толщиномеры Elcometer 456 с широким ассортиментом отдельных, выносных, подключаемых через разъем датчиков обеспечивают еще большую гибкость в применении, позволяя проводить измерения в труднодоступных местах, на изогнутых поверхностях или измерения очень маленьких объектов.
Перейти к описанию моделей Elcometer 456 c выносными датчиками
Особенности продукта
Дружественность к пользователю
Прочность и износостойкость
Эффективность
Функциональность
В комплекте с цифровым толщиномером покрытий Elcometer 456 (моделей S и моделей T) поставляется новый программный продукт Elcomaster 2.0 - быстрое и легкое программное решение для составления профессиональных отчетов.
Особенности продукта | • - Стандарт - - Недоступно |
||
Модель B | Модель S | Модель T | |
Скорость измерений; более 60 измерений в минуту | • | • | • |
Повторяемые и воспроизводимые результаты измерений | • | • | • |
Простая структура меню, более 30 языков меню, включая русский |
• | • | • |
Ударопрочная, брызго и пылезащищенная конструкция - защита по стандарту IP 64 | • | • | • |
Яркий цветной экран с постоянной подсветкой | • | • | • |
Стойкий к царапинам и растворителям ЖК дисплей, диагональ 6 см. | • | • | • |
Большие клавиши с положительной обратной связью | • | • | • |
Питание от USB порта, при подключении к ПК | • | • | • |
Тестовый сертификат производителя | • | • | • |
Автоматический поворот изображения на дисплее: 0°, 90°, 180° и 270° |
• | • | • |
Датчик света, с функцией автоматической настройки яркости дисплея |
• | • | • |
Выход из спящего режима при прикосновении | • | • | • |
Режим вспомогательного освещения | • | • | • |
Обновление прошивки прибора¹, при помощи ПО ElcoMaster™ 2.0 (требуется подключение к сети Интернет) |
• | • | • |
Передача данных | • | • | • |
Через интерфейс USB в ПК | • | • | • |
Через интерфейс Bluetooth® в ПК, мобильный телефон или планшет на базе Android™ или iOS |
- | • | • |
Экранная статистика | • | • | • |
Количество измерений: η | • | • | • |
Среднее значение: x Стандартное отклонение: σ, | • | • | • |
Наибольшее значение: hi | • | • | • |
Наименьшее значение: lo | • | • | • |
Коэффициент вариации: COV | • | • | • |
Значение индекса Elcometer; EIV | • | • | • |
Номинальная толщина сухой пленки; НТСП | - | • | • |
Стандарт IMO PSPC; %>НТСП, %>90 | - | • | • |
Верхний и нижний пределы измерения; с аудио и визуальной сигнализацией о выходе за пределы |
- | • | • |
Значение показания, превышающее верхний предел; | - | • | • |
Значение показания менее нижнего предела | - | • | • |
График тренда "живых" результатов измерений, в режиме групп |
- | • | • |
Программное обеспечение ElcoMaster™ 2.0 и кабель USB | опция | • | • |
Будильник; ежедневный (е), с интервалом (и) | - | е | и |
Заменяемая защитная пленка дисплея | опция | • | • |
Защитный чехол | • | • | • |
Пластиковый чемодан для перевозки | опция | опция | • |
Модели со встроенным датчиком; автоматическое включение при установке на образец |
• | • | • |
Типы датчиков; Тип F, Тип N, Комбинированный FNF (имеется патент) |
F, N, FNF | F, N, FNF | F, N, FNF |
Диапазон измерения для моделей со встроенным датчиком *(см. таблицу с моделями ниже) |
0-13 мм* |
0-1500 мкм | 0-1500 мкм |
Модели с выносными датчиками; с автоматическим распознаванием датчика | • | • | • |
Типы датчиков; Тип F, тип N, комбинированный FNF (имеется патент) |
F, N, FNF | F, N, FNF | F, N, FNF |
Диапазон измерения для моделей с выносными датчиками (в зависимости от применяемого датчика) |
0 - 31 мм | 0 - 31 мм | 0 - 31 мм |
Экранные инструкции по калибровке, на русском языке и еще более чем на 30 языках |
• | • | • |
Различные методы калибровки | • | • | • |
Заводская; сброс до настроек заводской калибровки |
• | • | • |
- По 2 точкам; для гладких и шероховатых поверхностей | • | • | • |
- По 1 точке; калибровка нуля | • | • | • |
- Смещение нуля (имеется патент); для калибровки согласно ISO19840 |
- | • | • |
Предустановленные методы калибровки и измерения | - | • | • |
- ISO, SSPC PA2, Шведский, Австралийский | - | • | • |
- Автоматическая калибровка; для быстрой калибровки | - | • | • |
Тип памяти калибровок; прибор (п) или прибор & группа (пг) |
П | ПГ | ПГ |
Количество групп, с собственной отдельной калибровкой |
- | 1 | 2500 |
Память для калибровок; 3 пользовательских калибровки |
- | - | • |
Предупреждение о выходе за пределы калибровки | - | - | • |
Блокировка калибровки ; с опциональным PIN кодом | • | • | • |
Удаление последнего показания | • | • | • |
Память прибора; количество сохраняемых результатов измерений |
Последние 5 | 1500 | 150000 |
Индивидуальные калибровки групп передаваемые в ПК через ElcoMaster 2.0 |
• | • | • |
Пределы измерений; аудио и визуальные предупреждения о выходе за пределы измерения |
• | • | • |
Установка пределов измерения для прибора (п), для прибора или группы данных (п/г) |
- | П | Г |
Сохранение даты и времени измерения | - | • | • |
Тип групп памяти: обычные, с рассчитанным средним, IMO PSPC |
- | • | • |
Просмотр результатов в группах памяти в виде графиков | - | • | |
Просмотр, очистка и удаление групп памяти | - | • | • |
Копирование групп и данных калибровки | - | - | • |
Буквенно-цифровое именование названий групп (непосредственно с клавиатуры прибора) |
- | - | • |
Режимы Сканирования и Автоповтора при подключении сканирующих датчиков Ultra/Scan | - | - | • |
Режим фиксированного размера групп, связь между группами | - | - | • |
Скачать полное описание толщиномера покрытий Elcometer 456
Ассортимент моделей Elcometer 456 со встроенными датчиками
Шкала 1 | Диапазон: | 0-1500 мкм | Точность: | ±1-3% или ±2,5 мкм (большая величина) |
Разрешение: | 0.1 мкм: 0-100 мкм; 1 мкм: 100-1500мкм | |||
Модель B | Модель S | Модель T | ||
Elcometer 456, тип F, встроенный датчик | A456CFBI1 | A456CFSI1 | A456CFTI1 | |
Elcometer 456, тип N, встроенный датчик | A456CNBI1 | см. Модель S с выносным датчиком PINIP™ типа N, Шкала 1 |
см. Модель Т с выносным датчиком PINIP™ типа N, Шкала 1 |
|
Elcometer 456, тип FNF, встроенный датчик | A456CFNFBI1 | A456CFNFSI1 | A456CFNFTI1 |
Шкала 2 | Диапазон: | 0-5 мм | Точность: | ±1-3% или ±20 мкм (большая величина) |
Разрешение: | 1 мкм: 0-1 мм; 10 мкм: 1-5 мм | |||
Для получения лучшего разрешения и точности на тонких покрытиях модели Шкалы 2 могут переключаться в диапазон Шкалы 1. | ||||
Модель B | Модель S | Модель T | ||
Elcometer 456, Тип F, встроенный датчик | A456CFBI2 | см. Модель S с выносным датчиком PINIP™ типа F, Шкала 2 |
см. Модель Т с выносным датчиком PINIP™ типа F, Шкала 2 |
Шкала 3 | Диапазон: | 0-13 мм | Точность: | ±1-3% или ±50 мкм (большая величина) |
Разрешение: | 1 мкм: 0-2 мм; 10 мкм: 2-13 мм | |||
Модель B | Модель S | Модель T | ||
Elcometer 456, Тип F, встроенный датчик | A456CFBI3 | см. Модель S с выносным датчиком PINIP™ типа F, Шкала 3 |
см. Модель Т с выносным датчиком PINIP™ типа F, Шкала 3 |
Тип дисплея: | Цветной тонкоплёночный QVGA дисплей, диагональ 2.4 дюйма (6 см), разрешение 320 х 240 пикселей |
Тип батареи: | 2 сухие батареи типа АА, возможно использование перезаряжаемых батарей |
Срок службы батарей: | ~24 часа непрерывного использования при проведении 1 измерения в секунду5 |
Размеры прибора: (В x Ш x Г) |
141 x 73 x 37 мм |
Вес прибора: | 156 г, включая поставляемые батареи |
Диапазон рабочих температур: | -10 - 50°C |
Доступные сертификаты: | Тестовый сертификат производителя Elcometer Limited с данными измерений в стандартном комплекте поставки. |
Комплект поставки толщиномера Elcometer 456 со встроенным датчиком: | Толщиномер Elcometer 456 со встроенным датчиком, калибровочные плёнки, ремешок на запястье, чемодан для перевозки (модель T), защитный чехол (модели B, S, T), 1 x защитная плёнка дисплея (модели S, T), 2 x AA батареи, инструкция по эксплуатации, кабель USB (модели S, T), программное обеспечение ElcoMaster 2.0 (модели S, T) |
1 Требуется подключение к сети интернет.
2 Значение индекса Elcometer Index используются в автомобильной промышленности для оценки общего качества покрытия. Патент США US7606671B2
3 Патент на FNF - Соединённое Королевство: GB2306009B; США: 5886522
4 Патент США на смещение нуля: US6243661
5 При использовании значений по умолчанию и поставляемые в комплекте литиевые батареи, щелочные и перезаряжаемые батареи могут иметь другие параметры.
Может использоваться в соответствии со следующими Стандартами:
AS 2331.1.4, AS 3894.3-B, AS/NZS 1580.108.1, ASTM B 499, ASTM D 1186-B, ASTM D 1400, ASTM D 7091, ASTM E 376, ASTM G 12, BS 3900-C5-6B, BS 3900-C5-6A, BS 5411-11, BS 5411-3, BS 5599, DIN 50981, DIN 50984, ECCA T1, EN 13523-1, IMO MSC.215(82), IMO MSC.244 (83), ISO 1461, ISO 19840, ISO 2063, ISO 2360, ISO 2808-6A, ISO 2808-6B, ISO 2808-7C, ISO 2808-7D, ISO 2808-12, NF T30-124, SS 184159, SSPC PA 2, US Navy PPI 63101-000, US Navy NSI 009-32
Стандарты, выделенные серым, были заменены, но тем не менее могут использоваться в некоторых отраслях.
